一、概述：
气流喷雾干燥机自动化程度高、操作灵活（可以控制成品的粒度）。特别适用于溶液、乳液、膏状物、悬浮液甚至是粘性大的物料也可干燥的。特别适合中等规模或实验规模的物料干燥。
二、工作原理：
洁净空气加热后进入干燥塔，在塔内热风中用二流体（或三流体）喷嘴将各种料液雾化成微小液滴，与热风进行快速热交换，蒸发掉液料中的水份（或溶剂），然后同热空气并流下降，大部份粉粒由塔底排料口收集，废气及其微小粉末经过旋风分离器分离，废气由抽风机排出，粉末由设在旋风分离器下端的收粉筒收集，风机出口处还可以装备二级除尘装置，回收率在96-98％以上。
三、特点：
（1）尤其对粘性大、膏状、浆糊状物料效果佳，其它设备无法替代。
（2）实验型多品种、低温干燥应用广。
（3）喷嘴结构简单，维修方便，运行费用低。
（4）操作简单稳定，控制方便，容易实现自动化作业。
四、应用范围：
（1）食品：调味品、香精香料、咖啡、酱油、淀粉、蛋白等
（2）医药：维生素、氨基酸、生物制品、中药制剂等
（3）化工：矿产品、石墨、高岭土等化工产品化肥、粒状洗衣粉、中成药等。

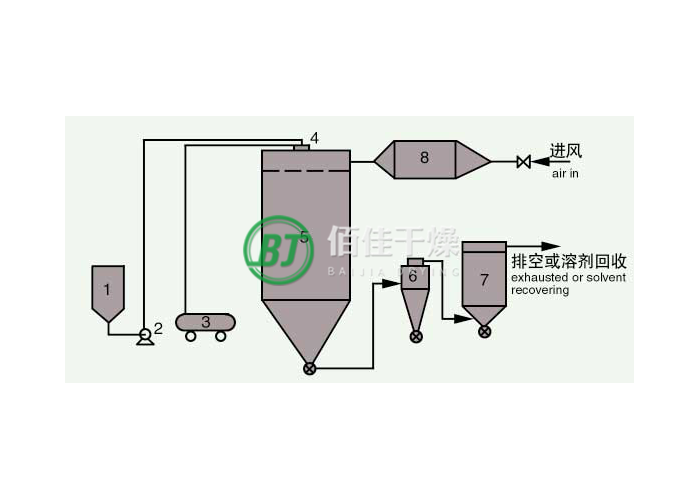

五、工艺流程：
六、技术参数 ：
项目\型号 | QPG-5 | QPG-25 | QPG-50 | QPG-100 | QPG-150 | QPG-200 | |
蒸 发 量
kg/h | △t=150℃-90℃ | 1.5 | 7.5 | 15 | 30 | 45 | 60 |
△t=200℃-100℃ | 2.5 | 12.5 | 25 | 50 | 75 | 100 | |
△t=250℃-100℃ | 3.75 | 18.75 | 37.5 | 75 | 112.5 | 150 | |
△t=300℃-100℃ | 5 | 25 | 50 | 100 | 150 | 200 | |
△t=350℃-110℃ | 6 | 30 | 60 | 120 | 200 | 240 | |
压缩空气 m3/min | 0.9 | 0.9 | 1.1 | 1.5 | 2.7 | 3.4 | |
压缩气压 Mpa | 0.4 | 0.6 | 0.7 | ||||
加热方式 | 电 | 电+蒸气 | 电+燃煤（油）热风炉 | ||||
供热量104kcal/h | 1 | 5 | 10 | 20 | 30 | 40 | |
风机功率 kw | 0.75 | 4 | 7.5 | 11 | 15 | 18.5 | |
备注：1.蒸发量与物料特性相关，数据仅供参考。
2. 本设备大于200型可按实际需要代为设计制造。
3.风机功率在配套布袋除尘器、水沫除尘器或回收溶剂后则需要增加。
