一、概述：
XSG系列旋转闪蒸干燥机是我厂在引进、吸收国外先进技术的基础上，自行开发成功的新型干燥设备，该机技术先进，设计合理，结构紧凑，适用范围广，生产能力大，产品质量好，效率高，节能，在一个设备内干燥、粉碎、筛分一次完成，消除环境污染，整机性能达到国际八十年代先进技术。
二、工作原理：

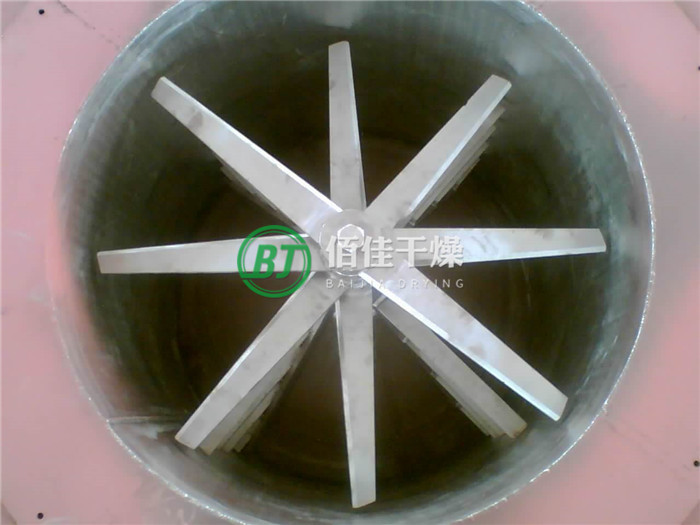

热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、摩擦而被微粒化，强化了传质传热。在干燥机底部，较大较湿的颗粒团在搅拌器的作用下被机械破碎，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。由于气固两相作旋转流动。固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传质传热．所以该机生产强度高。
三、特点：
（1）由于物料受到离心、剪切、碰撞、摩擦而被微粒化，呈高度分散状态及固气两相间的相对速度较大，强化了传质传热，使该机生产强度高。
（2）干燥气体进入干燥机底部，产生强烈的旋转气流，对器壁上物料产生强烈的冲刷带出作用，消除粘壁现象。
（3）在干燥机底部高温区，热敏性物料避免了与热表面直接接触，并装有特殊的冷却装置，解决了热敏性物料的焦化变色问题。
（4）干燥室上部加装分级环及旋流片，可以控制出口物料的粒度及湿度，以达到不同物料的终水份粒度的要求。(如碳酸钙终水份可调至≤0.1%)
（5）干燥室内周向气速高，物料停留时间短，有效防止物料粘壁及热敏性物料变质现象，达到高效、快速、小设备、大生产。
四、适用物料：
无机类：硼酸、碳酸钙、氢氧化物、硫酸铜、氧化铁、碳酸钡、三氧化锑、各种金属氢氧化物、各种重金属盐、合成冰晶石等；
有机物：阿特拉津(农药杀虫剂)、月桂酸隔、苯甲酸、安息香酸、杀菌丹、草酸钠、醋酸纤维素等；
陶瓷类：高岭土、二氧化硅、粘土；
染料类：蒽醌、黑色氧化铁、靛蓝颜料、丁酸、氢氧化钛、硫化锌、各种偶氮染料中间体。
食品类：大豆蛋白、胶凝淀粉、酒糟、小麦糖、小麦淀粉等。
五、技术参数：
项目/型号 | 主机内径（mm） | 处理风量 （m3/h） | 蒸发水份（m3/h） | 最大装机容量（kw） | 最大高度（m） | 占地面积（m2） |
XSG-3 | 250 | 500-800 | 23-30 | 9.55 | 4.0 | 15 |
XSG-4 | 400 | 1150-2300 | 58-73 | 21.4 | 4.6 | 27 |
XSG-6 | 600 | 2500-5100 | 130-163 | 34.2 | 5.5 | 39 |
XSG-8 | 800 | 4500-9000 | 238-297 | 59.3 | 6.0 | 40 |
XSG-10 | 1000 | 7000-13500 | 345-430 | 68 | 6.5 | 55 |
XSG-12 | 1200 | 10000-20000 | 515-645 | 94 | 6.8 | 62 |
XSG-14 | 1400 | 16600-28000 | 730-910 | 130 | 7.0 | 89 |
XSG-16 | 1600 | 18000-38100 | 962-1203 | 160 | 7.2 | 160 |
