一、概述：
本机组是一种可以同时完成干燥和造粒的装置。按工艺要求可以调节料液泵的压力、流量、喷孔的大小，得到所需的按一定大小比例的球形颗粒。

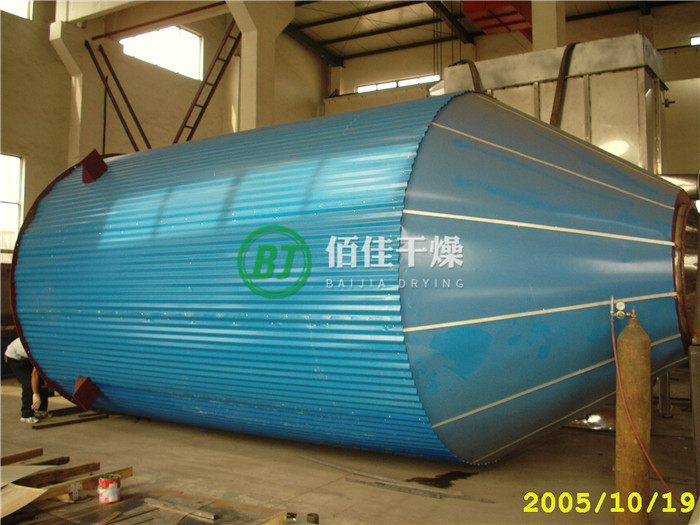

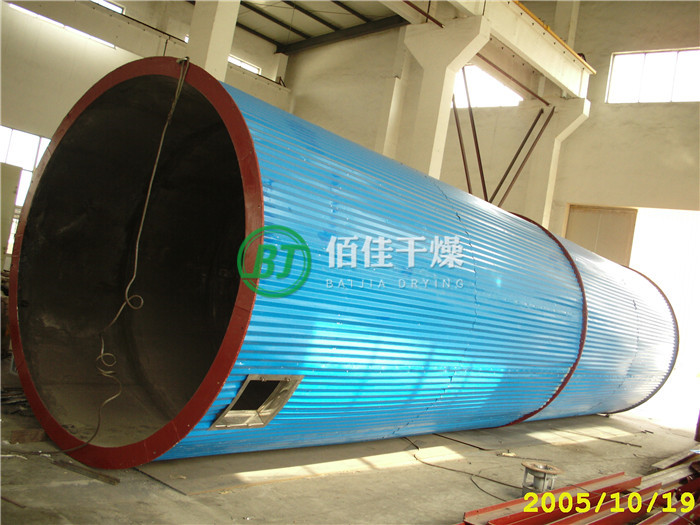

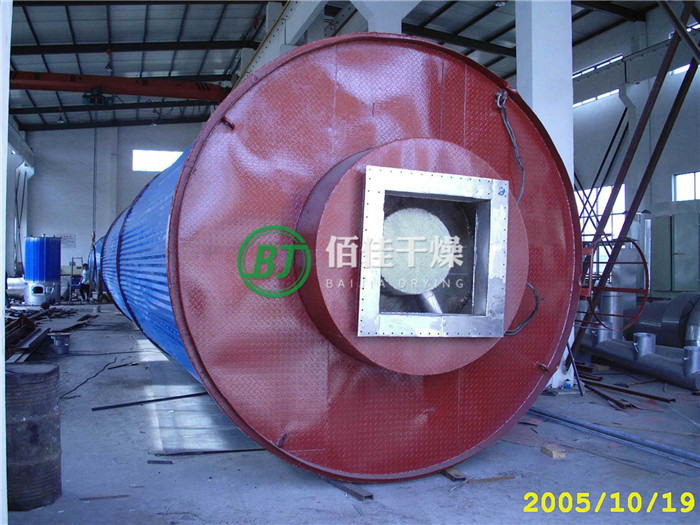

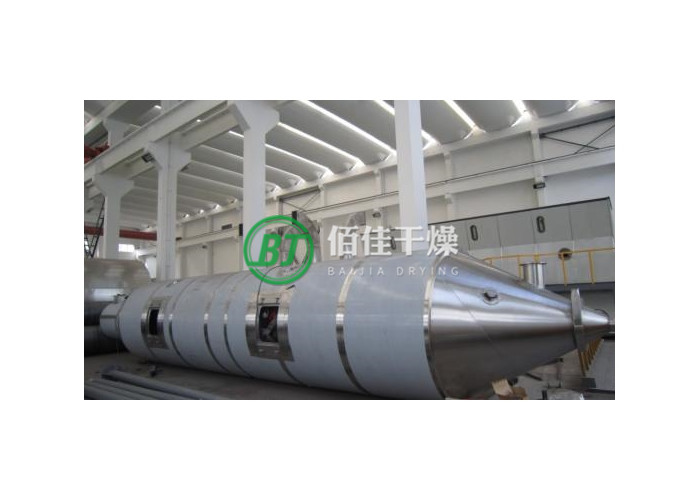

本机组与物料接触部份的塔体、管道、分离器的材料，均采用SUS304制作。在塔体内部与外壳之间有足够的保温层，填充材料为超细玻璃棉，塔体设有观察门、视镜、光源及控制仪表，由电器控制操作台控制和显示。
本机组的热源装置采用蒸汽加热或电加热器，具有操作方便、启动快、结构紧凑、热风干净清洁等优点。另外在电气控制柜内装有电加热器的控制调节装置，使进口温度无级调节。对于缺电地区可采用蒸气加热或燃煤、燃油热风炉等方式，局部或全部代替电加热装置。本厂可以提供根据用户的实际需要提供不同的加热方式。
二、工作原理：

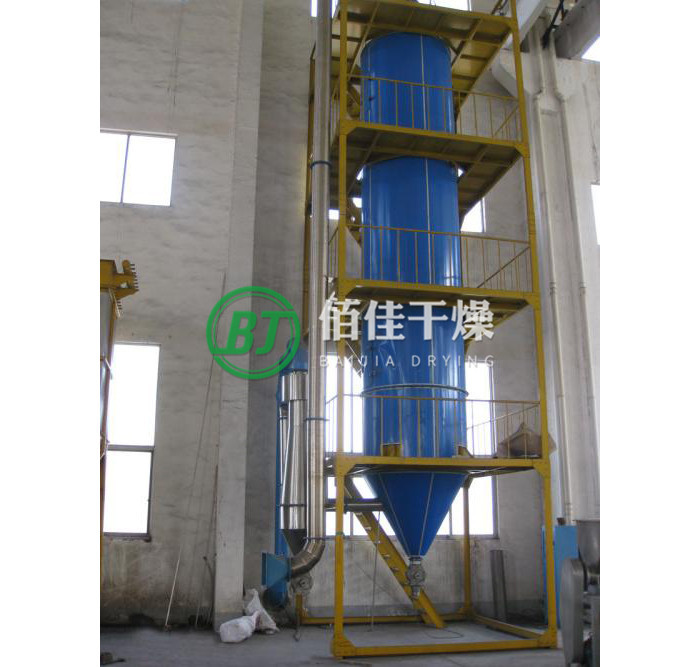

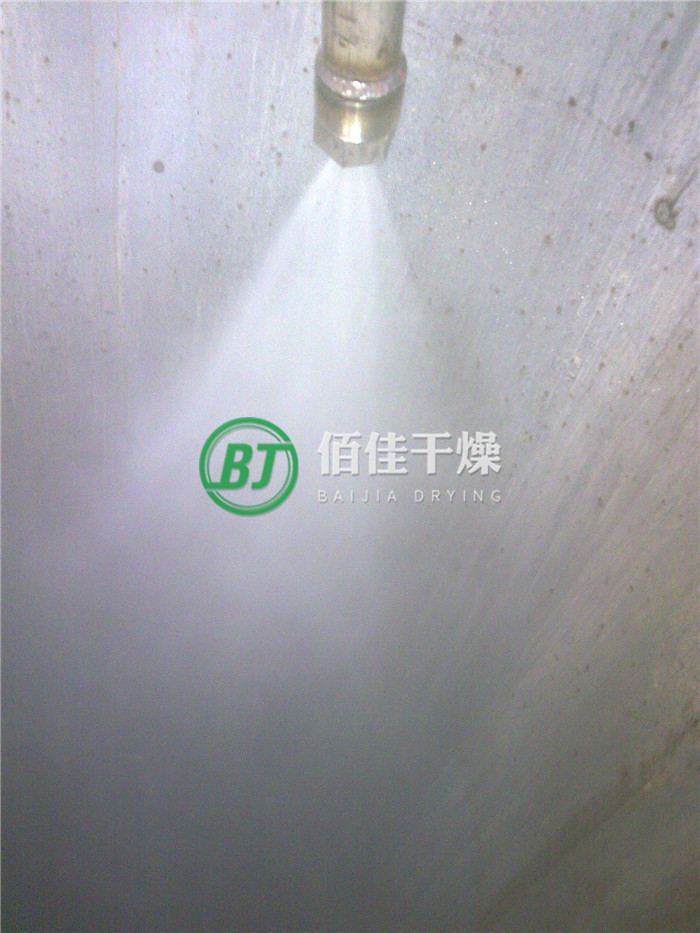

本机组工作过程为料液通过隔膜泵高压输入，喷出雾状液滴，然后同热空气并流下降，大部份粉粒由塔底排料口收集，废气及其微小粉末经过旋风分离器分离，废气由抽风机排出，粉末由设在旋风分离器下端的授粉筒收集，风机出口处还可装备二级除尘装置，回收率在96-98％以上。
三、特点：
（1）干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95-98％的水份，完成干燥的时间仅需十几秒到数十秒钟，特别适用于热敏性物料的干燥。
（2）所得产品为球状颗粒，粒度均匀、流动性好、溶解性好，产品纯度高，质量好。
（3）使用范围广，根据物料的特性，可以用热风干燥，也可以用冷风造粒，对物料的适应性强。
（4）操作简单稳定，控制方便，容易实现自动化作业。
四、应用范围：
（1）化工：有机催化剂、树脂、合成洗衣粉、油脂类、硫铵、染料、染料中间体、白碳黑、石墨、磷铵等。
（2）食品：氨基酸及类似物、调味料、蛋白质、淀粉、乳制品、咖啡抽取物、鱼粉、肉精等。
（3）制药：中成药、农药、抗生素、医药冲剂等。
（4）陶瓷：氧化镁、瓷土、各种金属氧化物、白云石等。
（5）喷雾造粒：各种肥体、氧化铝、陶瓷粉、制药、重金属超硬钢、化肥、粒状洗衣粉、中成药等。
（6）喷雾冷却造粒：胺基脂肪酸、石蜡、甘油酸脂、牛脂等。
（7）喷雾结晶、喷雾浓缩、喷雾反应等方面也经常用到。
五、技术参数：
项目\型号 | YPG-25 | YPG-50 | YPG-100 | YPG-150 | YPG-200 | YPG-300 | YPG-500 | YPG-1000-2000 | ||
蒸发量 | 25 | 50 | 100 | 150 | 200 | 300 | 500 | 该指标按实际情况确定 | ||
隔膜泵 | 功率 | 0.35 | 4 | 7.5 | 11 | 15 | 22 | 30 | ||
压力 | 根据物料实验效果在0.6-5之间调节，一般操作在1-3之间 | |||||||||
加热方式 | 电 | 电+蒸气 | 电+燃煤（油）热风炉 | |||||||
塔身直径 | 1300 | 1800 | 2400 | 2600 | 2800 | 3200 | 3800 | |||
设备总高 | 7800 | 9200 | 11600 | 14000 | 15300 | 17100 | 19000 | |||
备注：1.蒸发量与物料特性相关，数据仅供参考。
2.雾化压力和泵的型号参照物料处理量、产品粒径要求配备。
3.风机功率在配套布袋除尘器后有所增加。
