一、概述：

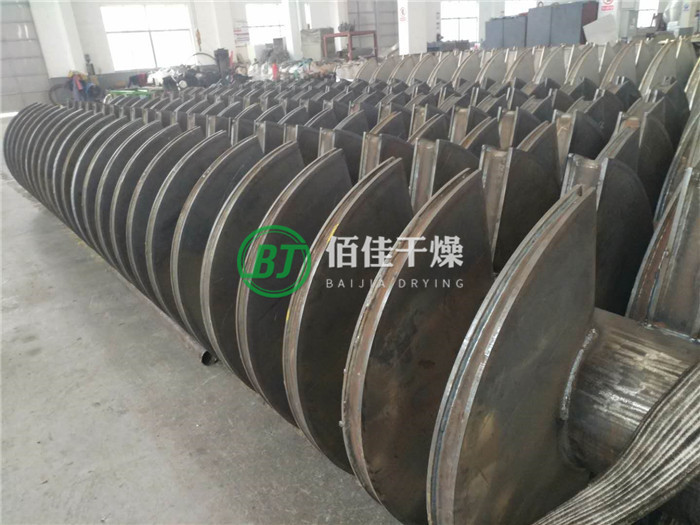

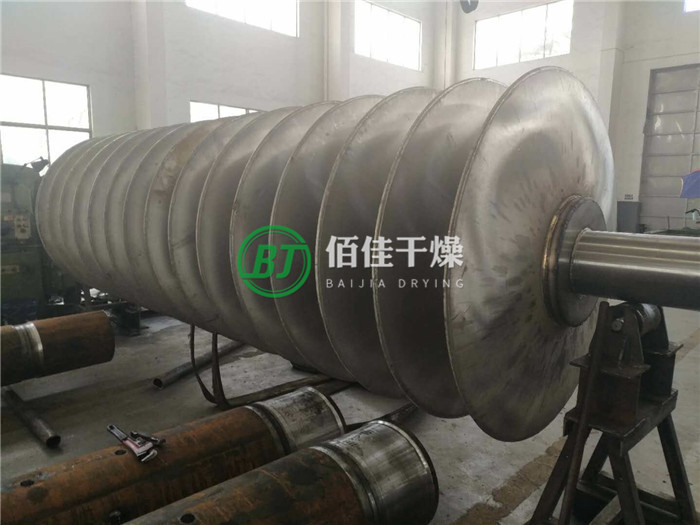

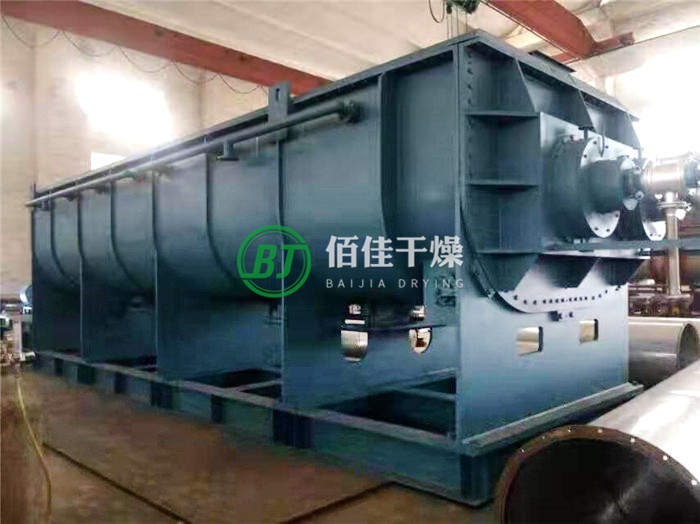

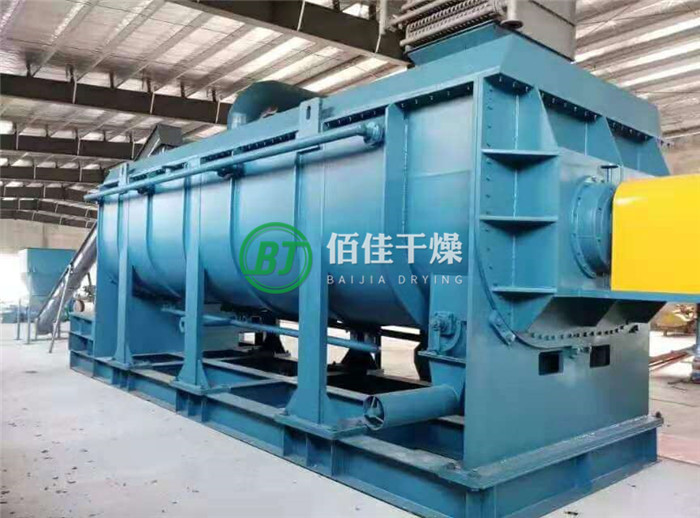

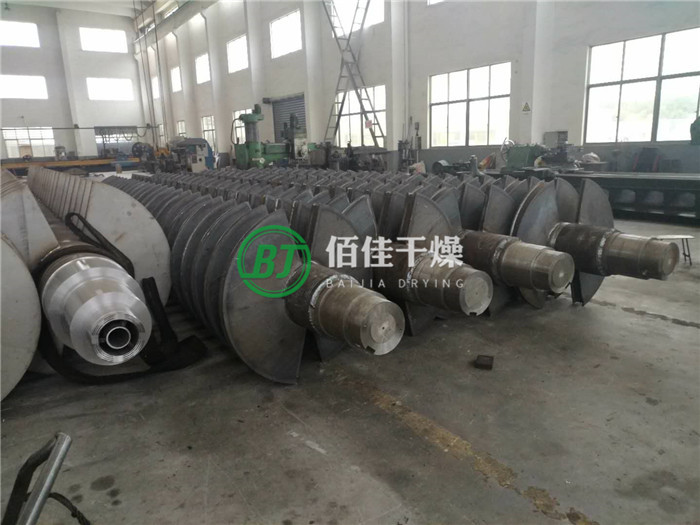

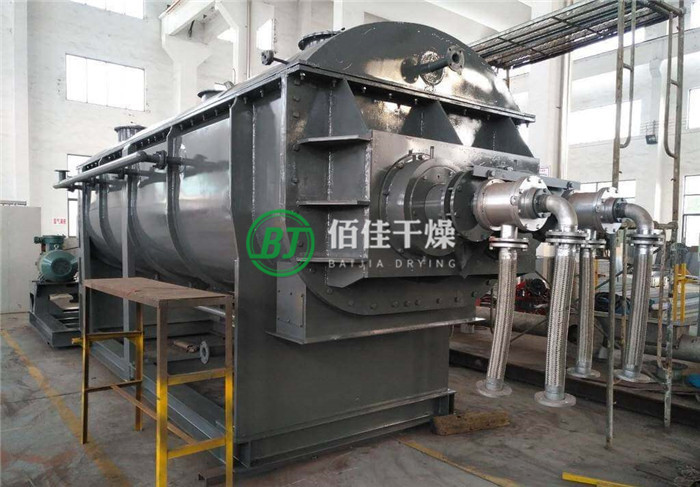

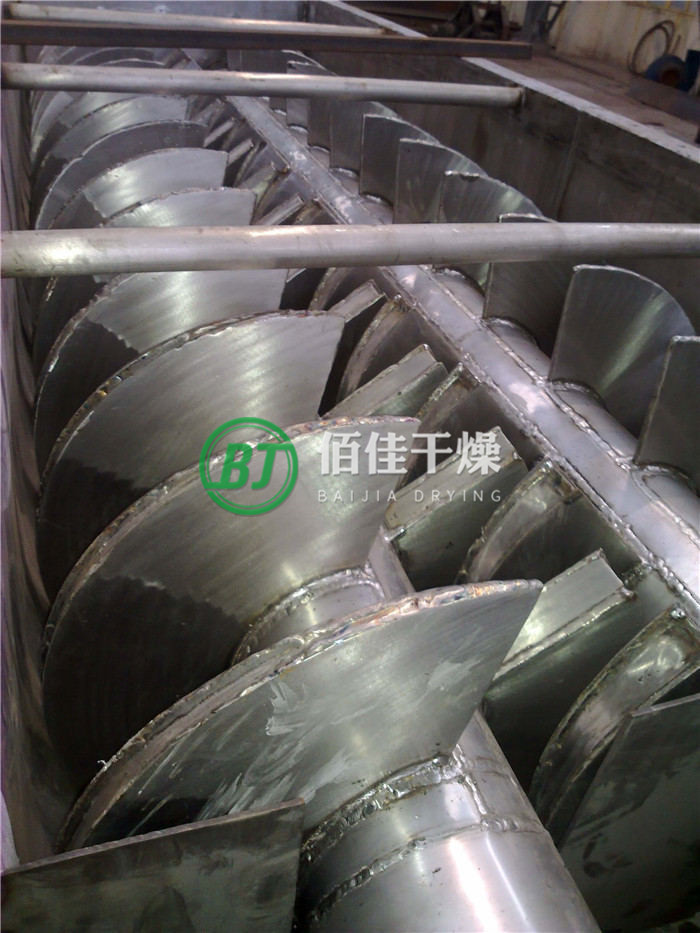

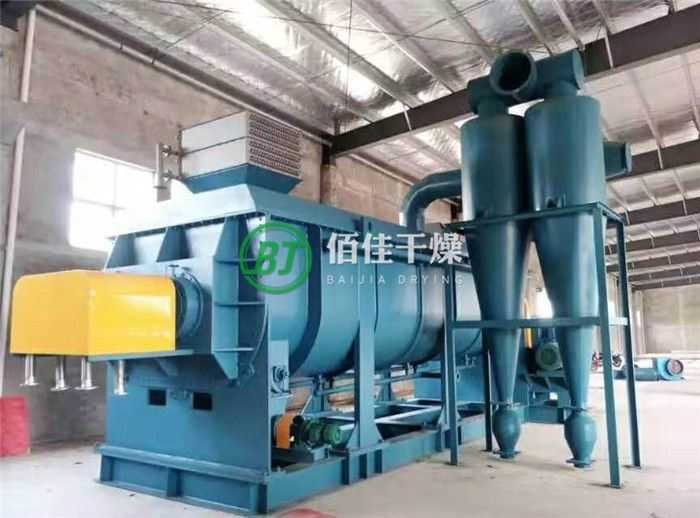

楔型空心桨叶干燥机可对膏状、颗粒状、粉状、桨状物料间接加热或冷却，可完成干燥、冷却、加热、灭菌、反应、低温煅烧等单元操作。设备中特殊的楔型搅拌传热 桨叶，具有较高的传热效率和传热面自清洁功能。是连续式节能型干燥设备。空心轴上密集排列着楔型中空桨叶,热介质经空心轴流经桨叶。单位有效容积内传热面积很大,热介质温度从-40℃到320℃，可以是水蒸汽，也可以是液体型 ：如热水、导热油等。间接传导加热，没有携带空气带走热量，热量均用来加热物料。热量损失仅为通过器体保温层向环境的散热。楔型 桨叶传热面具有自清洁功能。物料颗粒与楔型面的相对运动产生洗刷作用，能够洗刷掉楔型面上附着物料，使运转中一直保持着清洁的传热面。桨叶干燥机的壳体为W型，壳体内一般安排二到四根空心搅 拌轴。壳体有密封端盖与上盖，防止物料粉尘外泄及收集物料溶剂。出料口处设置一挡扳，保证料位高度,使传热面被物料覆盖而充分发挥作用。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴,空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证极佳的传热效果。

二、工作原理：

JYG空心桨叶搅拌干燥机是将原料从进料口连续定量加入机内，由中空桨叶输送至出料口并排出机外。物料在输送过程中，在中空桨叶搅拌、混合与分散的同时受到来自中空桨叶和夹套双重加热作用，从而实现对物料的干燥、蒸发。热载体可采用导热油、蒸汽、水等，热载体直接进入外壳夹套内和旋转的中空桨叶轴内，单位体积的传热面积较大，热效率高。该机可连续操作，也可间歇操作；可常压操作，也可对热敏性物料进行真空干燥，并回收溶剂；可加热蒸发，也可冷却结晶；可作为二级干燥中的预干燥，也可用作蒸发、浓缩过程的结晶、干燥操作。

三、特点：

（1）桨叶干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置保温层，对桨状物料蒸发1kg水仅需1.2kg水蒸汽。

（2）桨叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，缩短了处理时间,设备尺寸变小。就极大地减少了建筑面积及建筑空间。

（3）处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。常用介质有：水蒸汽、导热油、热水、冷却水等。既可连续操作也可间歇操作，可在很多领域应用。

（4）环境污染小：不使用携带空气,粉尘物料夹带很少。物料溶剂蒸发量很小,便于处理。对有污染的物料或需回收溶剂的工况，可采用闭路循环。

（5）操作费用低：该设备正常操作，仅1小时/天2人。低速搅拌及合理的结构。磨损量小，维修费用很低。

（6）操作稳定：由于楔型桨叶特殊的压缩--膨胀搅拌作用,使物料颗粒充分与传热面接触，在轴向区间内，物料的温度、湿度、混合度梯度很小，从而保证了工艺的稳定性。

四、应用范围：

石化行业：聚烯烃粉体、聚碳酸酯树脂、高、低密度聚乙烯、线型低密度聚乙烯、聚缩醛颗粒、尼龙6、尼龙66、尼龙12、醋酸纤维、聚苯硫醚、丙烯基树脂、工程塑料、聚氯乙烯、聚乙烯醇、聚苯乙烯、聚丙烯、聚脂、聚甲醛、苯乙烯-丙烯腈共聚、乙烯-丙烯共聚。
环保行业：PTA污泥、电镀下水污泥、锅炉烟灰、制药厂废渣、糖厂废渣、味精厂废渣、煤灰。
饲料行业：酱油渣、骨基饲料、酒糟、食品下角料、苹果渣、橘子皮、豆粕、鸡骨饲料、鱼粉、饲料添加剂、生物渣泥
食品行业：淀粉、可可豆、玉米粒、食盐、变性淀粉、药品。
化工行业：纯碱、氮磷钾复合肥、高岭土、膨润土、白碳黑、碳黑、磷石膏、氧化氟化钠、硝酸钙、碳酸镁、氰化钠、氢氧化铝、硫酸钡、硫酸钙、碳酸钙、染料、分子筛、皂素。

五、技术参数 ：
