一、概述：
真空干燥是将被干燥物料处于真空条件下进行加热干燥。它利用真空泵进行抽气抽湿，使工作室处于真空状态，物料的干燥速率大大加快，同时也节省了能源。

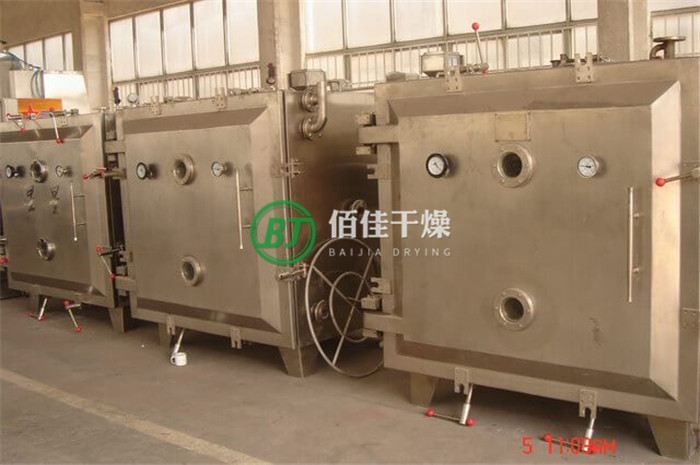

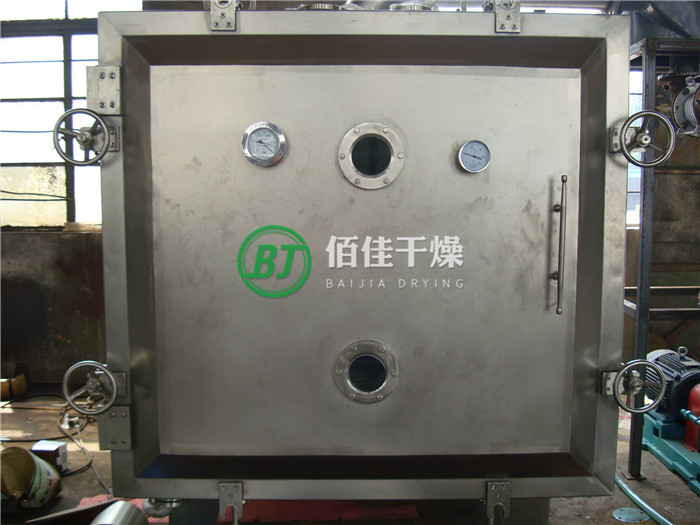

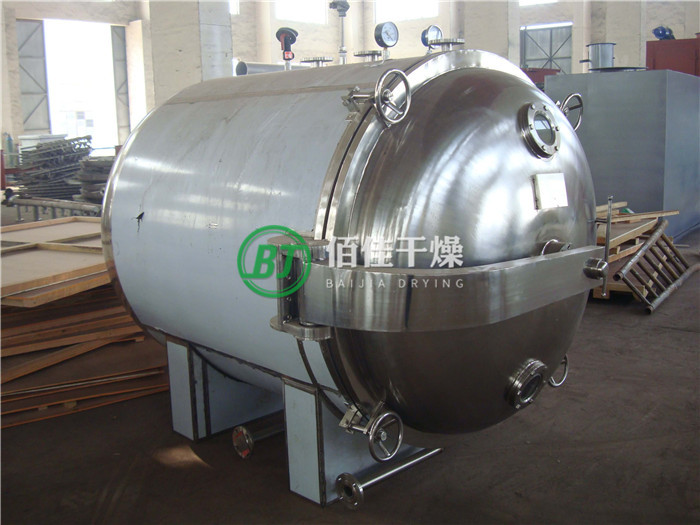

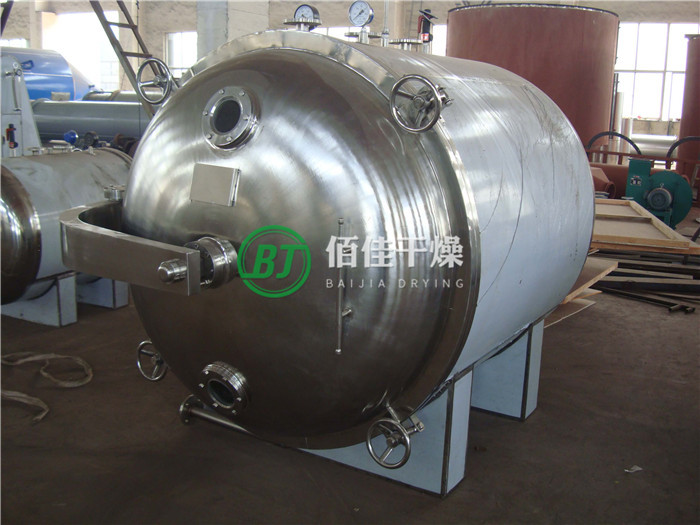

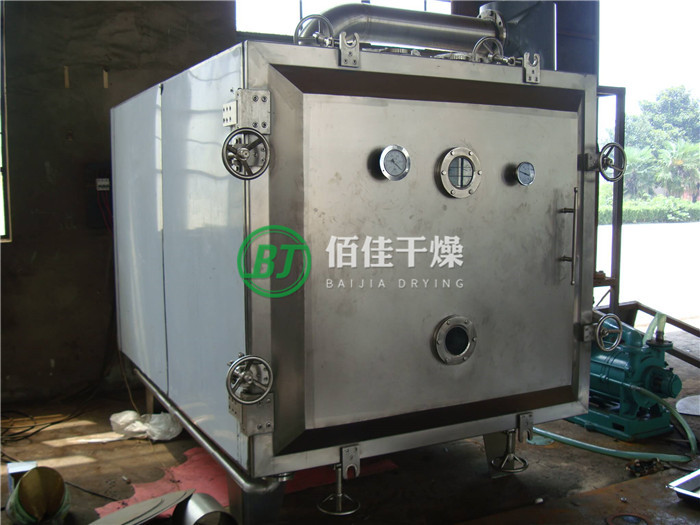

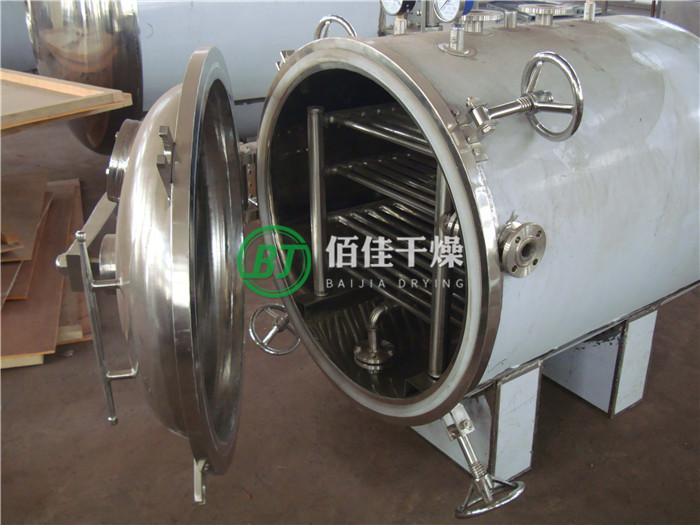

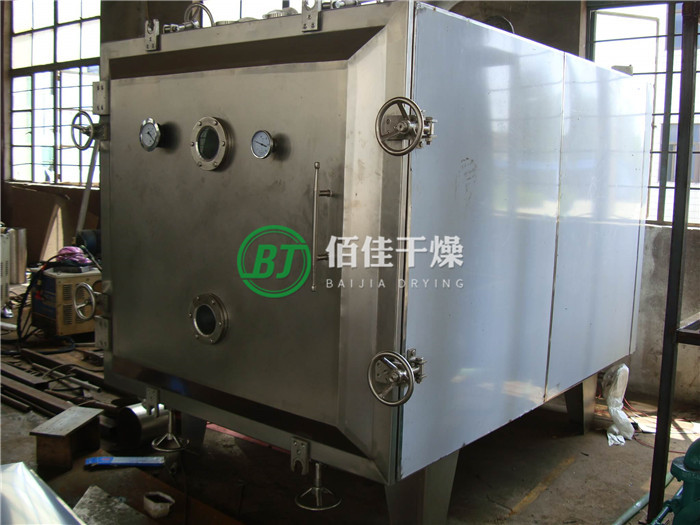

YZG圆筒形、FZG方形真空干燥机属于静态式真空干燥器，物料处于静止状态，形体不会损坏，干燥前还可进行消毒处理。
真空状态下物料溶剂的沸点降低，所以适用于干燥不稳定或热敏性物料；真空干燥机有良好的密封性，所以又适用于干燥需回收溶剂和含强烈刺激、有毒气体的物料。
二、工作原理：

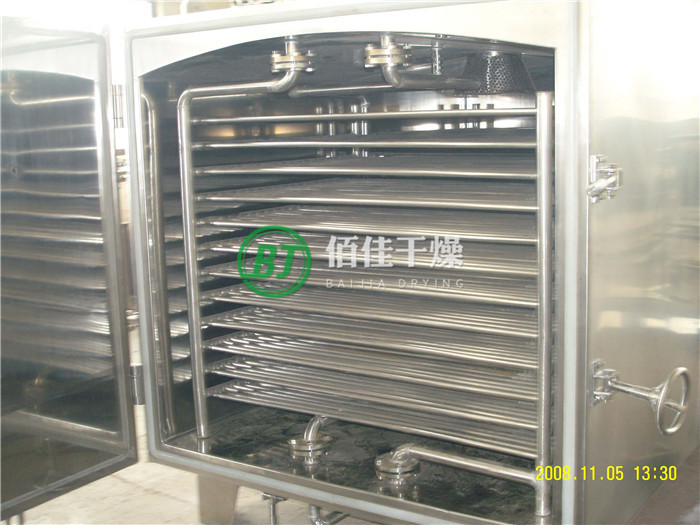

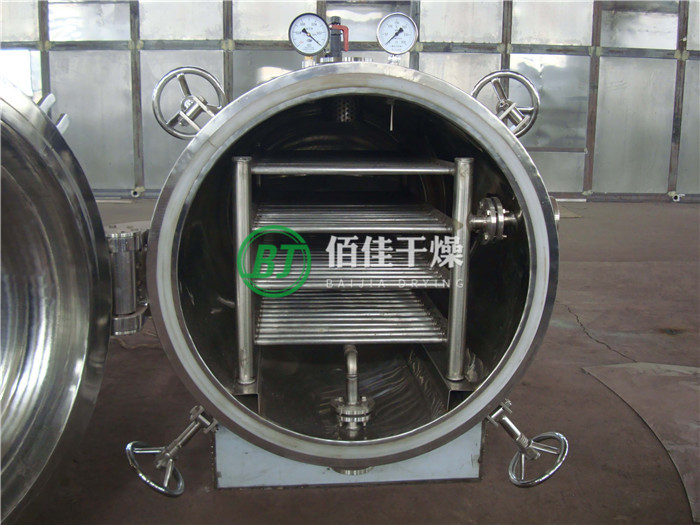

FZG/YZG系列真空干燥器设计有穿流式烘车架，烘车架可拆出。根据热空气上升的原理，充分利用各层架烘管传导来的热量来达到加快干燥物料的目的。物别是采用了双蒸汽管间隔分层进汽以及下面两层架烘管的加密，改善了以往静态式真空干燥器温度不均匀的弊端。真空干燥器密封门铰链装有轴承，设计成浮动结构形式，密封门开启十分轻便，并可在整个密封表面上作微量自由摆动，以帖切密封面提高干燥器内真空度，这样物料均能在较低的温度环境下迅速气化加快干燥。若排出液体需收回，可加回收装置予以回收。
三、特点：
（1）真空下物料溶液的沸点降低，使蒸发器的传热推动力增大，因此对一定的传热量可以节省蒸发器的传热面积。
（2）蒸发的热源可以采用低压蒸汽或废热蒸汽；(用户特殊要求选用水或油加热，我厂可专门为你设计)。
（3）蒸发器的热损失可减少。
（4）适用于在高温下易分解，聚合和易变质的热敏性物料的干燥。
（5）在干燥前可进行消毒处理，干燥过程中无任何不纯物混入。
（6）属于静态式真空干燥器，故干燥物料的形体不会损坏。
四、应用范围：
适用于在高温下易分解，聚合和变质的热敏性物料的低温干燥：被广泛地应用在制药、化工、食品、电子等行业。
五、技术参数 ：
名称 规格 | YZG-600 | YZG-800 | YZG-1000 | YZG-1400 | FZG-15 |
干燥箱内尺寸(mm) | Ø600×976 | Ø800×1247 | Ø1000×1527 | Ø1400×2054 | 1500×1400×1220 |
干燥箱外尺寸(mm) | 1135×810×1020 | 1700×1045×1335 | 1693×1190×1500 | 2386×1675×1920 | 1513×1924×2060 |
烘架层数 | 4 | 4 | 6 | 8 | 8 |
层间距离(mm) | 81 | 82 | 102 | 102 | 122 |
烘盘尺寸(mm) | 310×600×45 | 410×520×45 | 460×640×45 | 460×640×45 | 460×640×45 |
烘盘数 | 4 | 8 | 12 | 32 | 32 |
烘架管内使用压力(Mpa) | ≤0.784(8Kg/cm²) | ≤0.784 | ≤0.784 | ≤0.784 | ≤0.784 |
烘架使用温度(ºC) | -35～150 | -35～150 | -35～150 | -35～150 | -35～150 |
箱内空载真空度(Mpa) | -0.1 | -0.1 | -0.1 | -0.1 | -0.1 |
在-0.1Mpa,加热温度110ºC时，水的气化率(Kg/m².h) | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
用冷凝器时，真空泵型号、功率(kw) | 2X-15 2kw | 2X-30A 3kw | 2X-30A 3kw | 2X-70A5.5kw | 2X-70A 5.5kw |
不用冷凝器时，真空泵型号、功率(kw) | JZJS-70 7kw | JZJS-70 7kw | JZJS-70 7kw | JZJS-70 7kw | JZJS-70 7kw |
干燥箱重量(Kg) | 250 | 600 | 800 | 1400 | 2100 |
上述数据，仅供参考，如有特殊要求，本厂提供设计、咨询服务。
六、 订货须知：
（1）订货时请根据干燥物料的物性、初含水率、终含水率、温度、真空度、干燥量、干燥时间等因素选择合适的真空干燥器。同一种型号的真空干燥机中分别有蒸气、热水、导热油、电加热四种加热方式。例如为了增加干燥量，可适当增加烘架层数，请及时向我厂提出。
（2）是使用说明书上述及的真空干燥系统中的附件，我厂均可为用户提供和安装、请在订货时说明。
（3）本厂可对用户提出的真空干燥系统中的特殊要求提供设计、制造与安装。
（4）本厂设备对用户实行三保，一切配件，长期提供，敬请用户放心。
