概述：
滤筒除尘器是在原脉冲布袋除尘器基础上研制生产的新式除尘设备，采用新型褶式滤筒替代了原布袋除尘器使用的过滤布袋，具有过滤面积大，结构紧凑，占用空间小，过滤效率高，使用维护简单方便等优点。在很多工业领域可完全替代传统的布袋式除尘器。
工作原理：
含尘气体由进风口进入，由于通风面积加大气速降低及与进风口斜挡板的阻挡．气体中大部分粗颗粒粉尘受惯性力作用被分离出来，直接落入集灰斗。含尘气体进入中箱体的滤筒过滤区，气流穿过滤筒，粉尘被阻留在滤筒外面。净化后的气体经滤筒口进入上箱体后，由出风口排出。由于中箱体内的滤筒采用垂直立式快装布置结构，滤筒表面较光滑，经脉冲阀控制的压缩空气自动循环式连续喷吹．与布袋过滤相比，更容易的将表面积灰清理干净，恢复良好的过滤效果。
特点：
1.采用褶式滤筒为过滤元件，同布袋集尘器相比，大大地节约了空间。

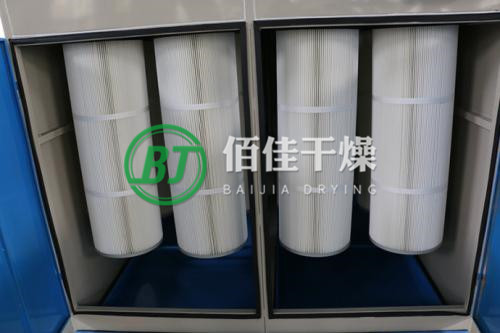

2.滤筒垂直立式安装，清灰更彻底。

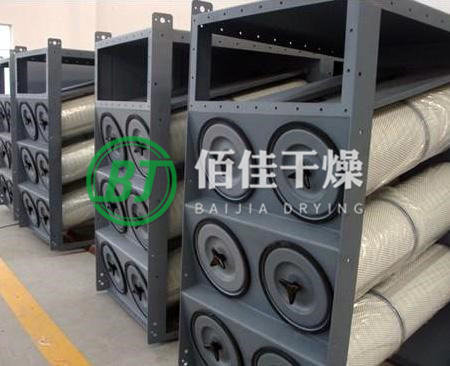

3.滤筒快装结构，人员在机体外拆装，无二次污染。保养更换方便快捷。
4.清灰效果好，科学合理的文氏管设计，有效引流大量空气进行喷吹， 加上滤筒表面光滑不易积灰，清灰效果达到理想。
5.使用效率高，压损低，与常规布袋除尘器相比，可降低喷吹压力20%-30%，节约压缩空气用量。
应用范围：
产品广泛应用于食品、医药、化工、电子、烟草、粮食、造纸、焊接、染料、陶瓷、电力、橡胶、木材加工、金属加工、有机材料加工等行业的中小型工况除尘领域。
技术参数 ：
型号 | 滤筒数量 | 过滤面积 | 脉冲阀数量 | 处理风量 | 除尘器外形尺寸(mm) | |||
只 | m2 | 只 | m3/h | 长 | 宽 | 高 | 锥形高度 | |
LTC-02 | 2 | 19 | 2 | 798-1140 | 1064 | 562 | 3235 | 803 |
LTC-04 | 4 | 38 | 2 | 1596-2280 | 1064 | 968 | 3235 | 803 |
LTC-06 | 6 | 56 | 3 | 2352-3360 | 1514 | 968 | 3610 | 1178 |
LTC-09 | 9 | 85 | 3 | 3590-5100 | 1514 | 1374 | 3610 | 1178 |
LTC-12 | 12 | 113 | 4 | 4746-6780 | 1964 | 1374 | 3985 | 1553 |
LTC-16 | 16 | 150 | 4 | 6300-9000 | 1964 | 1780 | 3985 | 1553 |
LTC-20 | 20 | 188 | 5 | 7896-11280 | 2414 | 1780 | 4160 | 1928 |
LTC-25 | 25 | 235 | 5 | 9870-14100 | 2414 | 2186 | 4160 | 1928 |
LTC-30 | 30 | 282 | 6 | 11844-16920 | 2864 | 2186 | 4695 | 2278 |
注：可以根据客户及设备工况要求，定制非标规格及长度的滤筒。滤筒材质有覆膜、防静电、防水防油等滤材可供选择。

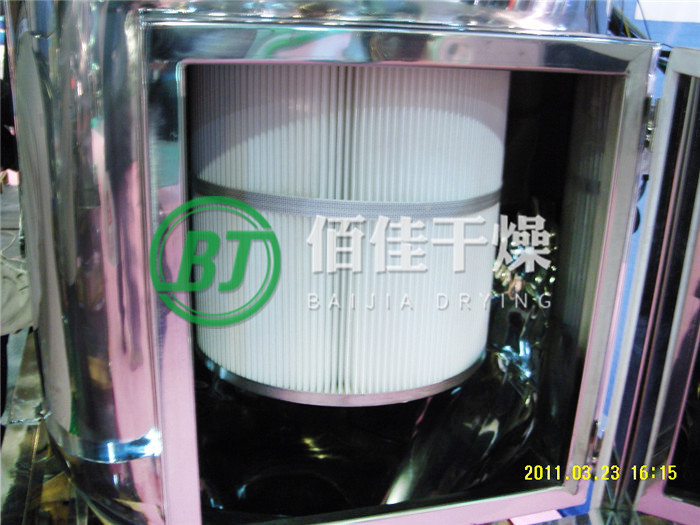

滤筒规格及技术参数:
型号 | 规格 | 过滤面积 | 滤材 | 使用温度 | 过滤精度 |
CG-ZJ/3266 | 325(213)×660/1000 | 23/28.5 | 木浆纤维纸 | ≤65oC | 99.9%(2um) |
CG-JX/3266 | 325(213)×660/1000 | 10/15 | 长纤维聚酯 | 90-120oC | 99.9%(5um) |
CG-JF/3266 | 325(213)×660/1000 | 5.1/8.0 | 聚酯覆膜 | 90-120oC | 99.9%(1um) |
型号\技术参数 | 过滤面积 | 处理风量 | 过滤风速 | 除尘效率 | 设备阻力 | 外形尺寸 | 设备重量 |
CTM1-2-8 | 100 | 4800-7200 | 0.8-1.2 | 99.9 | 800-1200 | 1362×1850×3026 | 1.0 |
CTM1-3-12 | 150 | 7200-10800 | 0.8-1.2 | 99.9 | 800-1200 | 1362×1850×3476 | 1.3 |
CTM1-4-16 | 200 | 9600-14400 | 0.8-1.2 | 99.9 | 800-1200 | 1362×1850×3926 | 1.5 |
CTM2-3-24 | 300 | 14400-21600 | 0.8-1.2 | 99.9 | 800-1200 | 1362×1850×3251 | 2.0 |
CTM2-4-32 | 400 | 19200-28800 | 0.8-1.2 | 99.9 | 800-1200 | 2100×1850×3701 | 2.5 |
CTM3-3-36 | 450 | 21600-32400 | 0.8-1.2 | 99.9 | 800-1200 | 3150×1850×3251 | 3.0 |
CTM4-3-48 | 600 | 28800-43200 | 0.8-1.2 | 99.9 | 800-1200 | 4200×1850×3251 | 4.0 |
CTM5-3-60 | 750 | 36000-54000 | 0.8-1.2 | 99.9 | 800-1200 | 5250×1850×3701 | 4.8 |
CTM5-4-80 | 1000 | 48000-75000 | 0.8-1.2 | 99.9 | 800-1200 | 5250×1850×3701 | 5.6 |
CTM6-3-72 | 900 | 43200-64800 | 0.8-1.2 | 99.9 | 800-1200 | 6300×1850×3251 | 5.6 |
CTM6-4-96 | 1200 | 57600-286400 | 0.8-1.2 | 99.9 | 800-1200 | 6300×1850×3701 | 6.4 |
CTM7-3-84 | 1050 | 50400-75600 | 0.8-1.2 | 99.9 | 800-1200 | 7350×1850×3701 | 6.4 |
CTM7-4-112 | 1400 | 67200-10800 | 0.8-1.2 | 99.9 | 800-1200 | 7350×1850×3251 | 7.5 |
CTM8-3-96 | 1200 | 57600-86400 | 0.8-1.2 | 99.9 | 800-1200 | 5400×1850×3251 | 7.5 |
CTM8-4-128 | 1600 | 76800-115200 | 0.8-1.2 | 99.9 | 800-1200 | 8400×1850×3701 | 9.2 |
